Analog Devices представляет новый ультраширокополосный цифровой 4-битный аттенюатор ADRF5740 с коэффициентом затухания 22 дБ и шагом 2 дБ. Ниже приведены основные технические характеристики компонента:
- Диапазон частот: от 10 МГц до 60 ГГц
- Диапазон затухания: с шагом 2 дБ до 22 дБ
- Вносимые потери:
- 1,4 дБ до 20 ГГц
- 2,2 дБ до 44 ГГц
- 3,3 дБ до 55 ГГц
- Точность регулировки затухания:
- ± (0,1 + 1,0% от состояния) до 20 ГГц
- ± (0,2 + 3,0% от состояния) до 44 ГГц
- ± (0,2 + 7,0% от состояния) до 55 ГГц
- Типовая ошибка установки шага:
- ± 0,30 дБ до 20 ГГц
- ± 0,50 дБ до 44 ГГц
- ± 0,60 дБ до 55 ГГц
|
- Типовая ошибка установки шага:
- ± 0,30 дБ до 20 ГГц
- ± 0,50 дБ до 44 ГГц
- ± 0,60 дБ до 55 ГГц
- Типовая линейность:
- P0.1dB: 25,5 дБм
- IP3: 45 дБм
- Средняя входная мощность: 24 дБм
- Отсутствие низкочастотных паразитных составляющих
- Параллельное управление
- Совместимость с CMOS и LVTTL уровнями
- Время установления РЧ-амплитуды: 175 нс
- 16-ти выводной LGA корпус 2.5x2.5 мм
|

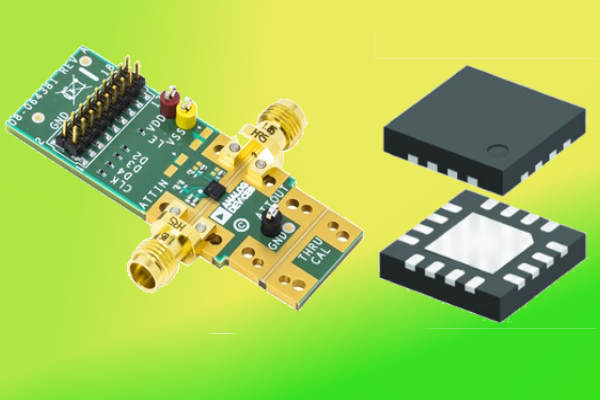

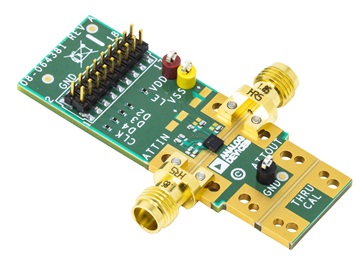

Для оценки характеристик нового аттенюатора Analog Devices предлагает отладочные платы ADRF5740-EVALZ-185 и ADRF5740-EVALZ-292 оснащенные ВЧ разъемами 1.85 мм и 2.92 мм соответственно.
Подробную информацию о продукте вы можете найти на сайте производителя по ссылке:
ADRF5740
